Máy tiện CNC : SB-28 Box Way Lathe
10"
Cỡ Mâm Cặp
2.9"
Sức chứa thanh
3200
Vòng/phút
40 hp
Công suất
Giới thiệu sản phẩm

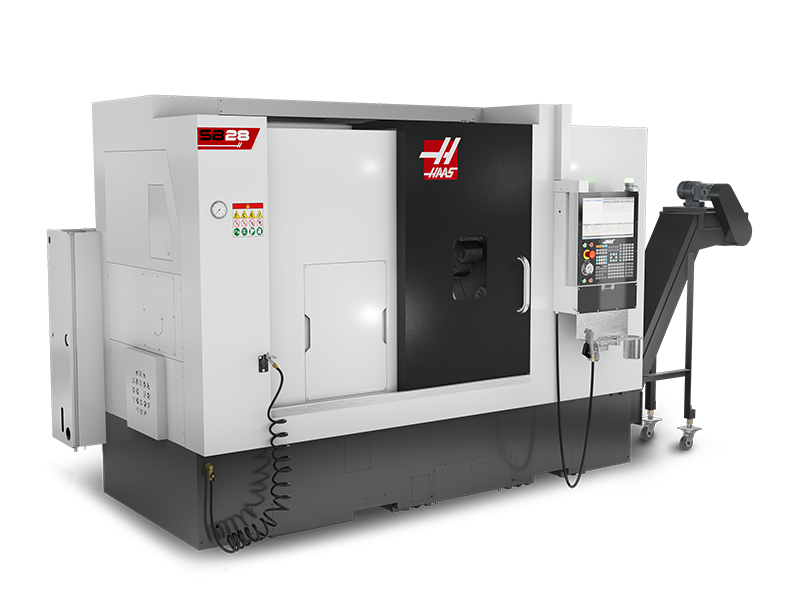

SB-28 Box Way Lathe – Sức mạnh và độ cứng vững vượt trội trong từng chi tiết
Haas CNC luôn tiên phong trong việc mang đến những giải pháp gia công hiện đại, mạnh mẽ và bền bỉ. Dòng máy SB-28 Box Way Lathe là minh chứng cho điều đó – một cỗ máy tiện công nghiệp được thiết kế dành riêng cho những ứng dụng nặng, yêu cầu độ ổn định và độ chính xác cao trong sản xuất cơ khí.
1. Thiết kế dẫn hướng hộp (Box Way) – Bền bỉ và ổn định tối đa
Khác với dẫn hướng tuyến tính, Box Way trên SB-28 giúp tăng đáng kể độ cứng vững của toàn bộ cụm trượt. Cấu trúc này hấp thụ rung động tốt hơn, đảm bảo khả năng gia công ổn định, chính xác và tuổi thọ lâu dài, đặc biệt trong các nguyên công tiện thô hoặc tiện chi tiết lớn.
2. Hiệu suất vượt trội cho gia công nặng
Haas SB-28 được trang bị động cơ trục chính mạnh mẽ, mô-men xoắn cao, cho phép gia công vật liệu cứng, phôi kích thước lớn với độ ổn định tuyệt đối.
Hệ thống trục X và Z được thiết kế chắc chắn, đảm bảo độ lặp lại cao và khả năng duy trì độ chính xác trong thời gian dài.
3. Tối ưu hóa năng suất và khả năng điều khiển
Nhờ tích hợp Haas Next Generation Control (NGC), người vận hành có thể điều khiển SB-28 một cách trực quan, dễ học và dễ thao tác.
Giao diện thân thiện, hỗ trợ đồ họa mô phỏng giúp người dùng nhanh chóng thiết lập, lập trình và giám sát quá trình tiện – kể cả khi làm việc với chi tiết phức tạp.
4. Kết cấu máy chắc chắn – Độ bền vượt thời gian
Toàn bộ khung máy SB-28 được đúc từ gang chất lượng cao, tối ưu hóa khả năng giảm chấn và tăng độ ổn định. Hệ thống làm mát trục chính và bôi trơn dẫn hướng tự động giúp duy trì hiệu suất lâu dài, giảm hao mòn và chi phí bảo trì.
5. Ứng dụng linh hoạt trong sản xuất cơ khí
SB-28 Box Way Lathe lý tưởng cho các xưởng gia công chi tiết lớn, trục nặng, vật liệu khó cắt như thép hợp kim, inox, hoặc gang xám.
Máy phù hợp cho các lĩnh vực công nghiệp cơ khí chính xác, dầu khí, năng lượng, chế tạo máy và khuôn mẫu.
6. Lợi ích nổi bật của SB-28 Box Way Lathe
- Dẫn hướng hộp (Box Way) siêu cứng, ổn định và chính xác.
- Trục chính mô-men xoắn lớn, tối ưu cho tiện nặng.
- Hệ điều khiển Haas NGC thân thiện, dễ vận hành.
- Khung máy đúc nguyên khối, giảm rung động tối đa.
- Tích hợp dễ dàng với phụ kiện tự động hóa của Haas.
Cấu hình mặc định
| Trục chính | - 3200-vòng/phút, 2.9 Inch Bar |
|---|---|
| Đài dao & Dao chủ động | - 12-Station BMT65 Turret |
| Quản lý tải phoi và tưới nguội | - Điều chỉnh lưu lượng nước làm mát - Belt-Type Chip Conveyor, Lathe - Bơm làm mát đa tầng |
| Hệ điều khiển Haas | - Màn hình kiểm soát rộng - Giao thức truyền dữ liệu Ethernet - Kết nối WiFi cho Haas Control - Bảo vệ chống sét lan truyền - Mô-đun phát hiện mất điện sớm - Quản lý dao cụ nâng cao - Hiển thị tệp Media M-Code; M130 - HaasConnect: Giám sát từ xa - HaasDrop: Truyền tải dữ liệu không dây - Ta-rô bước tiến đồng bộ - Định hướng trục chính - Bộ nhớ chương trình mặc định, 1 GB |
| Sản phẩm tùy chọn | - Đế sạc điện thoại |
| Dụng cụ và đồ gá | - Bộ gá đặt dụng cụ BMT65 hệ Mét |
| Gá đặt phôi | - 10 Inch Mâm cặp thủy lực, A2-8 |
| Bảo hành | - Bảo hành mặc định - 1 năm |
Thông số kỹ thuật
| SB-28 Box Way Lathe |
|---|
| KHẢ NĂNG | HỆ INCH | Hệ MÉT |
|---|---|---|
| Kích cỡ mâm cặp | 10.0 in | 254 mm |
| Phôi xoay max | 23.6 in | 600 mm |
| Đường kính cắt tối đa (với đài dao BMT65) | 13.50 in | 345 mm |
| Chiều dài gia công max. (Thay đổi theo mâm cặp) | 21.3 in | 540 mm |
| Sức chứa thanh (mâm cặp) | 2.90 in | 74 mm |
| Mặt đầu trục chính - Mặt đầu chống tâm | 29.7 in | 753 mm |
| HÀNH TRÌNH | HỆ INCH | Hệ MÉT |
| Trục X | 9.00 in | 230 mm |
| Trục Z | 23.20 in | 590 mm |
| BƯỚC TIẾN | HỆ INCH | Hệ MÉT |
| Bước tiến trục X | 630 ipm | 16.0 m/min |
| Bước tiến trục Z | 787 ipm | 20.0 m/min |
| MÔ TƠ CÁC TRỤC | HỆ INCH | Hệ MÉT |
| Lực đẩy dọc trục X max. | 7780 lbf | 34607 N |
| Lực đẩy dọc trục Z max. | 7780 lbf | 34607 N |
| TRỤC CHÍNH | HỆ INCH | Hệ MÉT |
| Mũi trục chính | A2-8 | A2-8 |
| Công suất max. | 40.0 hp | 29.8 kW |
| Tốc độ max. | 3200 rpm | 3200 rpm |
| Mô-men max. | 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm |
| Ống xuyên trục chính ø | 2.95 in | 75 mm |
| Lỗ trục chính | 3.39 in | 86.0 mm |
| TRỤC C (Trên Trục chính) | HỆ INCH | Hệ MÉT |
| Tốc độ max. | 60 rpm | 60 rpm |
| Công suất max. | 5.0 hp | 3.7 kW |
| Sai số vị trí (±) | 0.01 ° | 0.01 ° |
| Đường kính phanh | 13.9 in | 353 mm |
| Mô-men xoắn phanh | 250 ft-lbf | 339 Nm |
| Kiểu điều khiển | Chuyển động nội suy và định vị | Chuyển động nội suy và định vị |
| Chống tâm | HỆ INCH | Hệ MÉT |
| Côn cổ trục | MT5 | MT5 |
| Hành Trình | 19.7 in | 500 mm |
| Đài gá dao | HỆ INCH | Hệ MÉT |
| Số lượng dao | 12 Stations | 12 Stations |
| Số dao tiện ngoài và tiện trong | Thay đổi theo đài gá dao | Thay đổi theo đài gá dao |
| Khoảng cách thoát cán dao khoan | 2.00 in | 51.0 mm |
| Đầu dao chủ động | HỆ INCH | Hệ MÉT |
| Tốc độ max. | 4000 rpm | 4000 rpm |
| Công cụ | BMT65 | BMT65 |
| THÔNG SỐ CHUNG | HỆ INCH | Hệ MÉT |
| Dung tích thùng tưới nguội | 40 gal | 151 L |
| YÊU CẦU VỀ KHÍ NÉN | HỆ INCH | Hệ MÉT |
| Yêu cầu về khí nén | 4 scfm @ 100 psi | 113 L/min @ 6.9 bar |
| Kích thước lỗ khí nén vào | 3/8 in | 3/8 in |
| Kích cỡ nối | 3/8 in | 3/8 in |
| Áp suất khí nén min. | 80 psi | 5.5 bar |
| CÁC THÔNG SỐ VỀ ĐIỆN | HỆ INCH | Hệ MÉT |
| Tốc độ trục chính | 3200 rpm | 3200 rpm |
| Hệ dẫn động | Truyền động trực tiếp/Truyền đai | Truyền động trực tiếp/Truyền đai |
| Công suất trục chính | 40.0 hp | 29.8 kW |
| Điện áp AC vào 3 pha (Chuẩn Mỹ) | 220 VAC | 220 VAC |
| Dòng toàn tải 3 pha (Chuẩn Mỹ) | 70 A | 70 A |
| Điện áp AC vào 3 pha | 440 VAC | 440 VAC |
| Dòng toàn tải 3 pha | 35 A | 35 A |
| KÍCH THƯỚC VẬN CHUYỂN | HỆ INCH | Hệ MÉT |
| Pallet nội địa | 179.0 in x 91.5 in x 98.0 in | 455 cm x 232 cm x 249 cm |
| Pallet xuất khẩu | 179.0 in x 91.5 in x 98.0 in | 455 cm x 232 cm x 249 cm |
* LƯU Ý! Trục chính hiệu suất cao tùy chọn có thể có yêu cầu công suất cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi vận hành máy.
* Mức tiêu thụ khí trên các máy phay dòng DC côn 40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ (TAB) được kích hoạt
