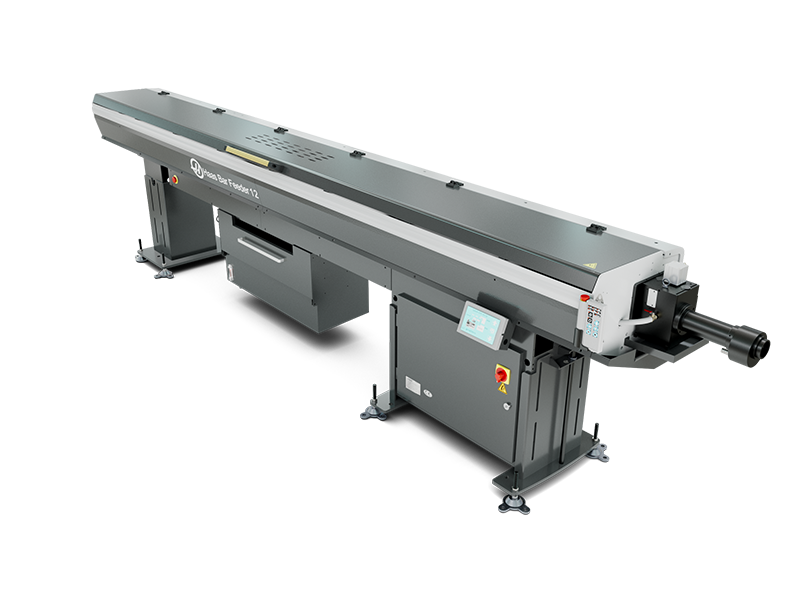

Hệ thống tự động cấp phôi : Haas Bar Feeder V2

Updating ....

Giới thiệu sản phẩm

The Haas Bar Feeder là sản phẩm thiết kế thân thiện và giá cả phải chăng giúp tự động hóa sản xuất sản phẩm trên các trung tâm Tiện CNC của Haas nhằm tăng năng suất. Nó được thiết kế và tạo ra dành riêng cho các máy Tiện Haas CNC và kết nối trực tiếp với hệ điều khiển Haas . Một thiết kế sáng tạo giúp bạn dễ dàng lắp đặt phía sau chính của máy CNC, nhanh chóng điều chỉnh kích thước phôi và thay đổi bạc lót trục chính.

Thiết kế nguyên khối, với plug-and-play cho máy Tiện CNC của Haas
Kết nối trực tiếp với Haas control
Bao gồm các tấm lót chính của Haas đã được cấp bằng chế độc quyền
Sản xuất hoàn toàn tại Mỹ

Được chế tạo dành cho máy tiện CNC của Haas

Được chế tạo phục vụ cho các dòng máy ST và DS của Haas, the Haas Bar Feeder kết nối trực tiếp một cách dễ dàng với hệ điều khiển Haas. Thiết kế tiện lợi của chúng tôi giúp người sử dụng thay đổi kích thước phôi, ống lót trục chính một cách nhanh chóng và dễ dàng, giảm thời gian gá đặt, tăng hiệu quả và năng suất công việc.

Dễ dàng thiết lập và Tự động hóa hiệu quả

Sau khi theo dõi quá trình khách hàng sử dụng phiên bản bar 300 V1 của chúng tôi, kỹ sư của Haas đã làm lại thiết kế của hệ thống giúp khách hàng vận hành nhanh chóng và hiệu quả hơn, khắc phục những yếu điểm của phiên bản trước cũng như các phiên bản của nhà sản xuất khác cung cấp trên thị trường. The Haas Bar Feeder thực sự là một trợ thủ đắc lực cho các trung tâm gia công tiện của Haas.

Cấu hình mặc định

Sản phẩm tùy chọn	- Bar Chamfer Device

Thông số kỹ thuật

Haas Bar Feeder V2

THÔNG SỐ BAR	Hệ MÉT
Phạm vi đường kính thanh (Thay đổi theo model máy tiện)	10 mm to 76 mm
Khả năng chịu lực của thanh	1219 mm
Thanh tối đa được đề xuất trong Trục chính	1219 mm
chiều dài thanh tối thiểu	254 mm
KHAY NẠP	Hệ MÉT
Dung tích khay	30 EA x 25 mm
Chiều rộng khu vực dàn dựng	762 mm
Trọng lượng tối đa của tổng số thanh	295 kg
SỨC CHỊU TẢI TỐI ĐA CỦA THANH TẢI	Hệ MÉT
Giới hạn trọng lượng tối đa của tay nâng	36 kg
THANH ĐẨY	Hệ MÉT
Giới hạn đẩy tối đa	445 N
Độ chính xác	Hệ MÉT
Định vị không có điểm dừng	± 0.25 mm
THÔNG SỐ CHUNG	Hệ MÉT
Trọng lưởng máy	408 kg
KÍCH THƯỚC VẬN CHUYỂN	Hệ MÉT
Pallet nội địa	229 cm x 168 cm x 143 cm
Trọng lượng	545.0 kg

Tài liệu kỹ thuật

Tất cả:

Tài liệu tổng hợp

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

* Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Biến áp cao áp bên trong tùy chọn (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng máy phay để bàn, CL-1, CM-1 và SR Series. Biến áp cao áp bên trong tùy chọn này không thể lắp đặt tại chỗ; phải được đặt hàng kèm theo máy.
* LƯU Ý! Trục chính hiệu suất cao tùy chọn có thể có yêu cầu công suất cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi vận hành máy.
* Mức tiêu thụ khí trên các máy phay dòng DC côn 40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ (TAB) được kích hoạt
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước. Hình ảnh minh họa của sản phẩm đôi khi sẽ minh họa thêm các tùy chọn thêm của máy. Hãy liên hệ nhân viên bán hàng để biết thêm chi tiết: info@haasvietnam.com .
