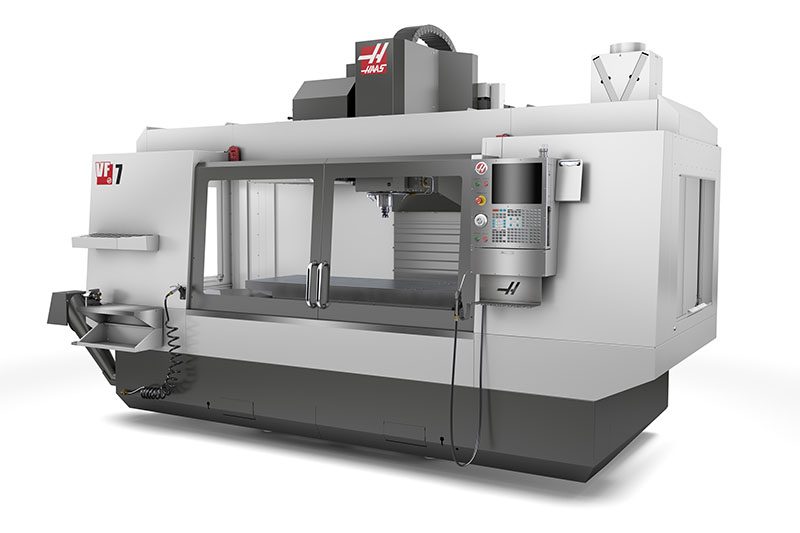

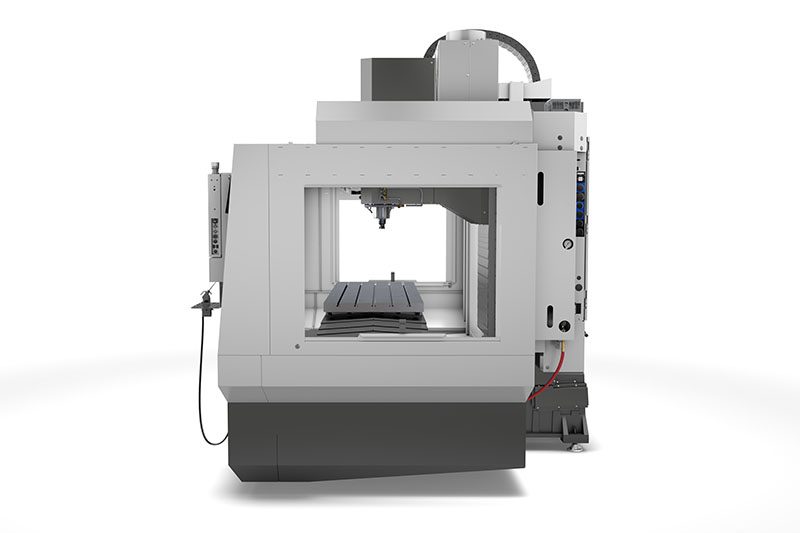

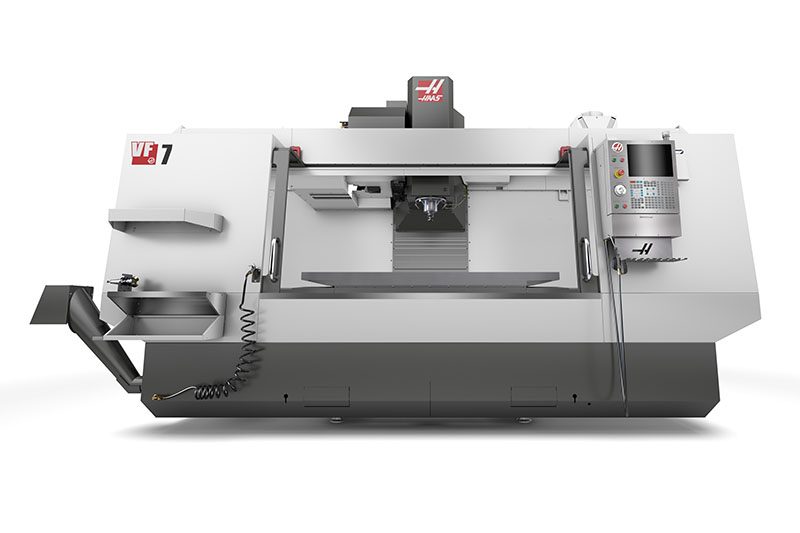

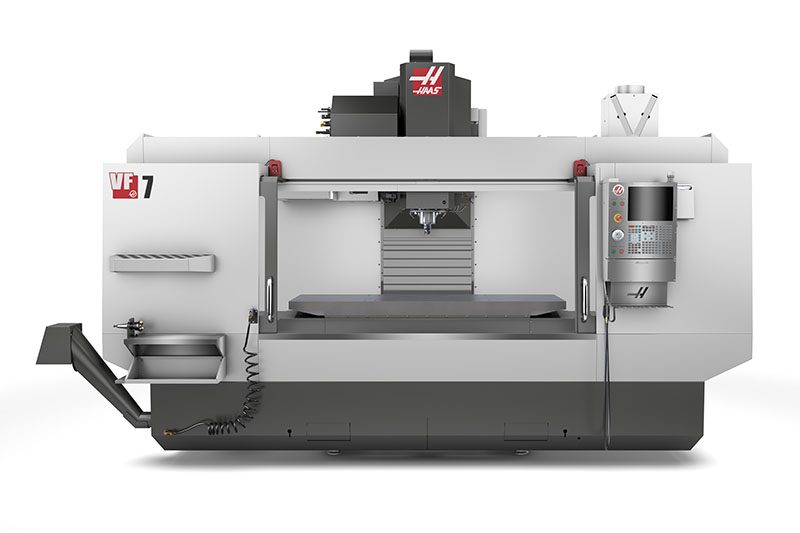

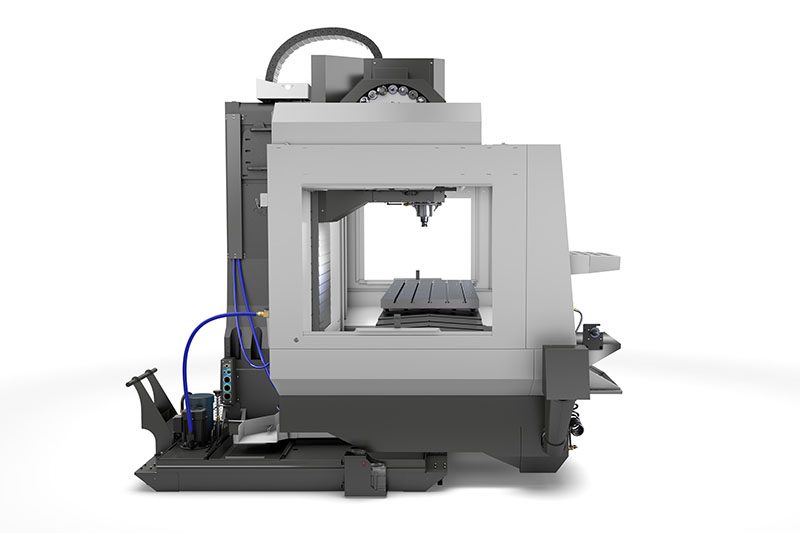

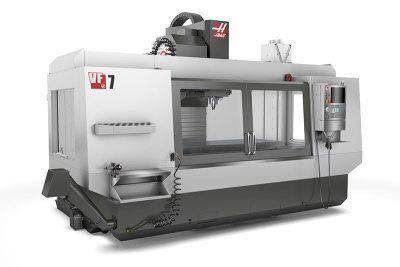

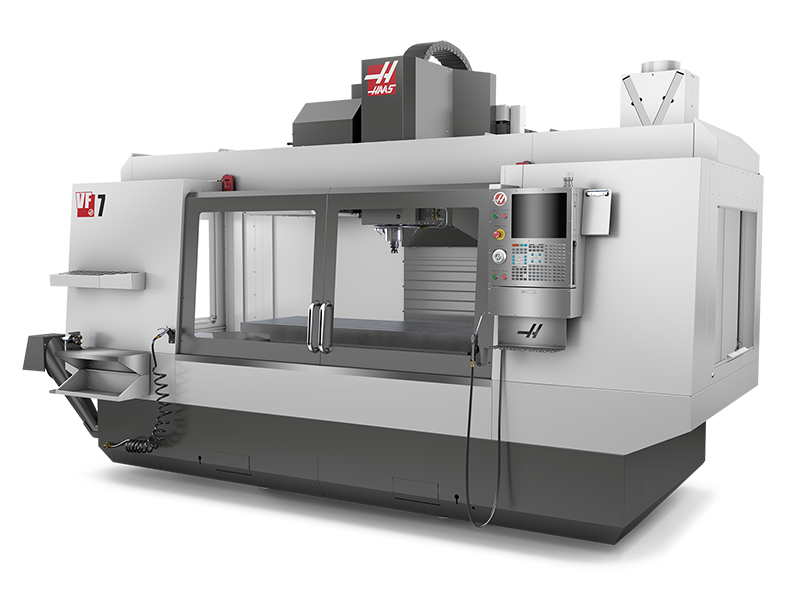

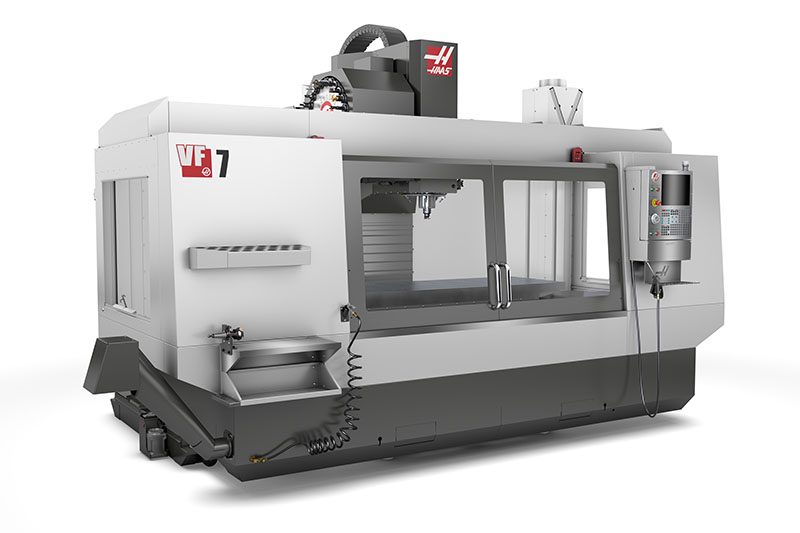

Máy phay đứng CNC : VF-7/40


Tổng quan về sản phẩm

Haas cung cấp một loạt các mô hình VF Series CNC để có thể phù hợp với bất kỳ kích thước và yêu cầu sản xuất. Bất kể nhu cầu của bạn là gì, có một VF vừa đủ để đáp ứng nhu cầu xưởng của bạn.

Mỗi máy phay đứng VF Series đều cung cấp các tính năng vượt trội với mức giá tuyệt vời và có nhiều tùy chọn khả dụng để tùy chỉnh máy theo nhu cầu chính xác của bạn. Tất cả các máy Haas đều được thiết kế và chế tạo tại Oxnard, California, Hoa Kỳ.

Tất cả các máy cỡ lớn của chúng tôi đều được trang bị các tính năng nâng cấp bao gồm: thay dao tự động kiểu SMTC, tải phoi dạng vít đẩy, vòi làm mát có thể lập trình và bộ điều khiển cầm tay từ xa.
Mẫu VF7/40 có hành trình trục X lớn hơn VF6/40 và VF8/40.

  • Công suất cao, trục chính truyền động trực tiếp
  • Tùy chỉnh theo nhu cầu của bạn
  • Nâng cấp thêm các tính năng tiêu chuẩn
  • Sản xuất tại Mỹ


Thông số mặc định

Trục chính:

  • 8100 vòng/phút

Hệ thống thay dao:

  • 30+1 SMTC

Quản lý phoi và tưới nguội:

  • Vòi phun nước làm mát lập trình
  • Vòi khí làm sạch cửa
  • Tải phoi dạng vít đẩy
  • Bể chứa tưới nguội 360 lít
  • Điều chỉnh áp lực nước tưới nguội

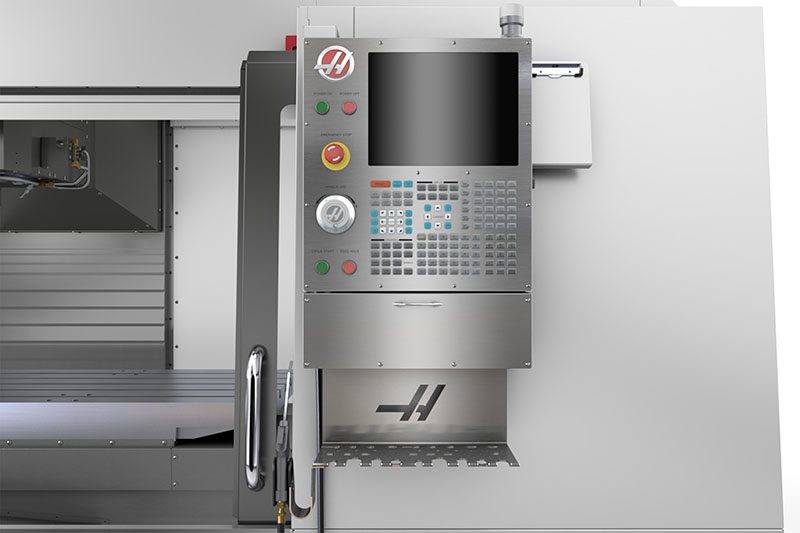

Hệ điều khiển Haas:

  • Mã M dùng hiển thị Media (file ảnh và videos) : M130.
  • Màn hình điều khiển cảm ứng
  • HaasConnect: Tính năng quản lý màn hình thông qua internet.
  • Mô-đun bảo vệ khi mất điện.

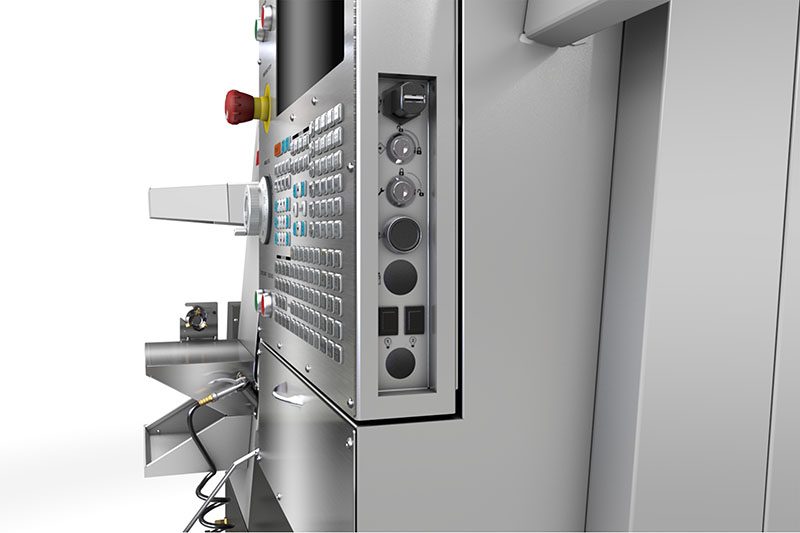

  • Kết nối với máy tính, truyền tải dữ liệu qua cổng Ethernet.
  • Kết nối với máy tính, truyền tải dữ liệu qua Wifi.
  • Điều khiển cầm tay từ xa màn có hình cảm ứng
  • HaasDrop: Truyền dữ liệu từ điện thoại
  • Taro bước tiến đồng bộ.
  • Bộ nhớ mặc định lên đến 1G.

Bảo hành:

  • Bảo hành 1 năm.
    button


    Thông số kỹ thuật

    VF-7/40
    HÀNH TRÌNH Hệ Mét
    Trục X 2134 mm
    Trục Y 813 mm
    Trục Z 762 mm
    Mũi trục chính tới bàn máy (~ max) 864 mm
    Mũi trục chính đến bàn máy (~min) 102 mm

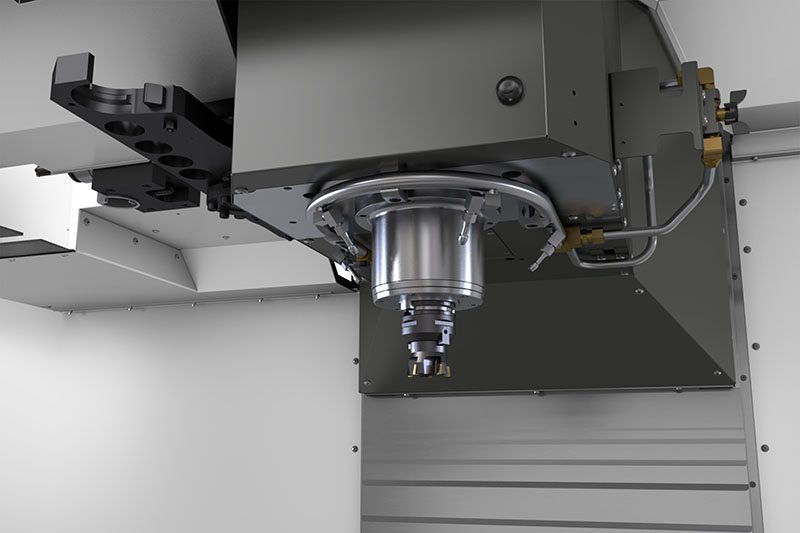

    TRỤC CHÍNH Hệ Mét
    Công suất max 22.4 kW
    Tốc độ max 8100 rpm
    Momen max 122 Nm @ 2000 rpm
    Dẫn động Inline Direct-Drive
    Momen max với tùy chọn hộp số 339 Nm @ 450 rpm
    Côn trục chính CT or BT 40
    Bôi trơn bạc đạn Air / Oil Injection
    Làm mát Liquid Cooled

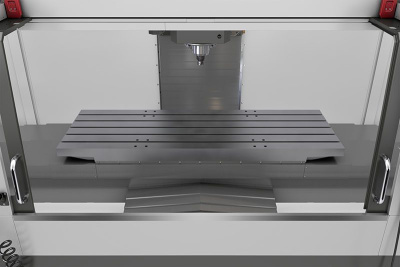

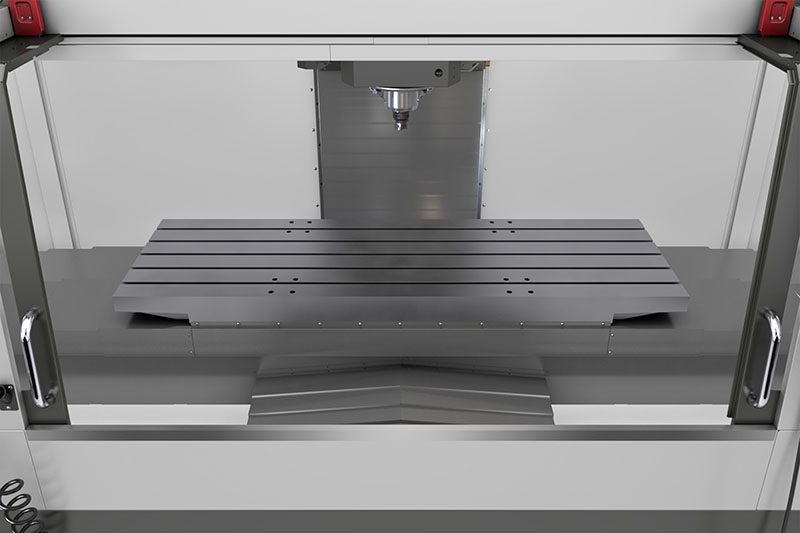

    BÀN MÁY Hệ Mét
    Chiều dài 2134 mm
    Chiều rộng 711 mm
    Độ rộng rãnh chữ T 16 mm
    Khoảng cách rãnh chữ T 125 mm
    Số lượng rãnh chữ T 5
    Trọng lượng max trên bàn (phân bổ đều) 1814 kg
    BƯỚC TIẾN Hệ Mét
    Bước tiến trục X 15.2 m/min
    Bước tiến trục Y 15.2 m/min
    Bước tiến trục Z 15.2 m/min
    Tốc độ cắt max 12.7 m/min
    LỰC ĐẨY DỌC TRỤC Hệ Mét
    Lực đẩy dọc trục X 15124 N
    Lực đẩy dọc trục Y 15124 N
    Lực đẩy dọc trục Z 24910 N

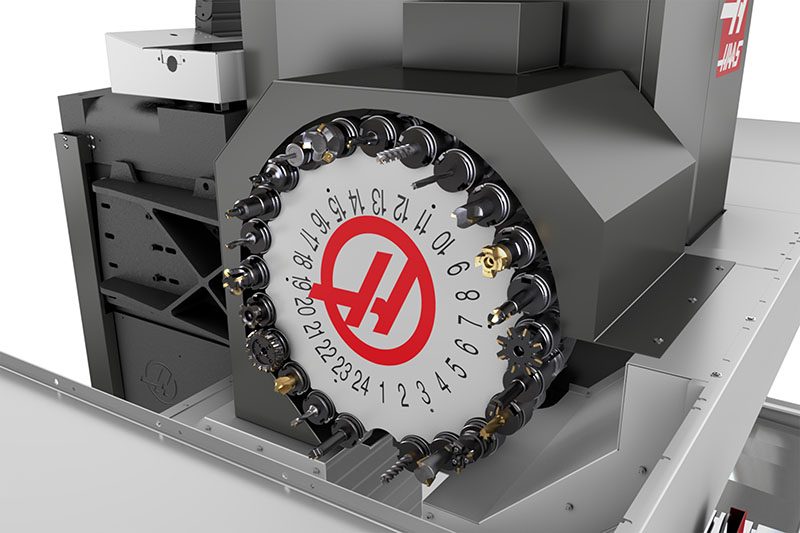

    ĐÀI THAY DAO Hệ Mét
    Loại SMTC
    Số đầu dao 30+1
    Đường kính dao max (trống 2 bên) 127 mm
    Đường kính dao max (có dao 2 bên) 64 mm
    Chiều dài dao max (từ mũi trục chính) 406 mm
    Trọng lượng dao max 5.4 kg
    Thời gian thay dao trung bình Tool-to-Tool 2.8 s
    Thời gian thay dao trung bình Chip-to-Chip (avg) 3.6 s
    THÔNG SỐ CHUNG Hệ Mét
    Dung tích thùng trơn nguội 360 L
    YÊU CẦU KHÍ NÉN HỆ MÉT
    Lưu lượng cần thiết 113 L/min @ 6.9 bar
    Kích thước đường ống dẫn khí 3/8 in
    Khớp nối (khí) 3/8 in
    Áp suất khí tối thiểu 5.5 bar
    THÔNG SỐ KỸ THUẬT ĐIỆN Hệ Mét
    Tốc độ trục chính 8100 rpm
    Hệ thống dẫn động Inline Direct-Drive
    Công suất trục chính 22.4 kW
    Điện áp xoay chiều đầu vào (3 pha) - Thấp 220 VAC
    Full tải (3 Pha) - Điện áp thấp 70 A
    Điện áp xoay chiều đầu vào (3 pha) - Cao 440 VAC
    Full tải (3 Pha) - Điện áp cao 35 A
